ドライブチェーン用スプロケット
-

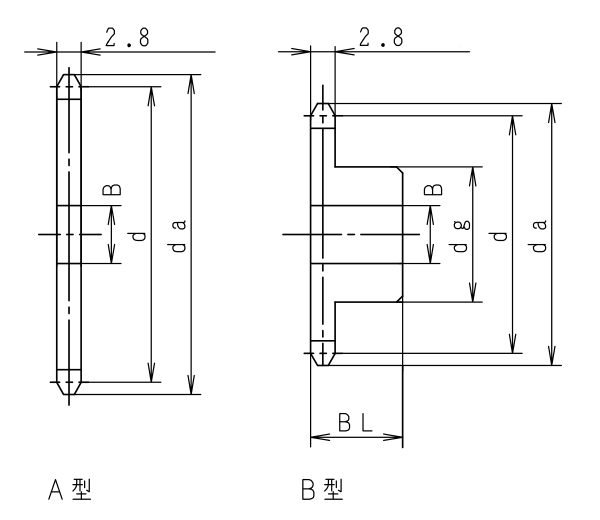

25スプロケット寸法表
単位(mm)Ａ型 Ｂ型 歯数 外径(da) ピッチ径(d) 軸孔径(B) 概要質量
(kgf)材質 歯数 軸孔径(B) ボス 概要質量
(kgf)材質 min max 径(dg) 長さ(B.L) 9 21 18.57 6 0.005 SS400 9 6 7 13 15 0.02 S35C 10 24 20.55 6 0.006 10 6 9 14 15 0.02 11 26 22.54 6 0.007 11 6 10 16 15 0.03 12 28 24.53 6 0.008 12 6 12 18 15 0.03 13 30 26.53 6 0.01 13 6 14 20 20 0.04 14 32 28.54 6 0.01 14 6 14 20 20 0.05 15 34 30.54 6 0.01 15 6 14 20 20 0.05 16 36 32.55 6 0.02 16 8 19 25 20 0.06 17 38 34.56 6 0.02 17 8 19 25 20 0.07 18 40 36.57 6 0.02 18 8 19 25 20 0.07 19 42 38.58 6 0.03 19 8 19 25 20 0.08 20 44 40.59 6 0.03 20 8 19 25 20 0.08 21 46 42.61 6 0.03 21 8 22 30 20 0.12 22 48 44.62 8 0.03 22 8 22 30 20 0.12 23 50 46.63 8 0.04 23 8 22 30 20 0.12 24 52 48.65 8 0.04 24 8 22 30 20 0.13 25 54 50.66 8 0.04 25 8 25 35 20 0.16 26 56 52.68 8 0.05 26 8 30 40 20 0.20 27 58 54.7 8 0.05 27 8 30 40 20 0.21 28 60 56.71 8 0.05 28 8 30 40 20 0.21 29 62 58.73 8 0.06 29 8 35 45 25 0.32 30 64 60.75 10 0.06 30 8 35 45 25 0.33 31 66 62.77 10 0.06 31 10 35 45 25 0.34 32 68 64.78 10 0.07 32 10 40 50 25 0.40 33 70 66.8 10 0.07 33 10 40 50 25 0.40 34 72 68.82 10 0.08 34 10 40 50 25 0.40 35 74 70.84 10 0.08 35 10 40 50 25 0.40 36 76 72.86 10 0.09 36 10 40 50 25 0.40 37 78 74.88 10 0.09 37 10 40 50 25 0.42 38 80 76.9 10 0.09 38 10 40 50 25 0.42 39 82 78.91 10 0.10 39 10 40 50 25 0.43 40 84 80.93 10 0.11 40 10 40 50 25 0.43 41 86 82.95 10 0.11 41 10 40 50 25 0.43 42 89 84.97 10 0.12 42 10 40 50 25 0.44 43 91 86.99 10 0.12 43 10 40 50 25 0.44 44 93 89.01 10 0.13 44 10 40 50 25 0.45 45 95 91.03 10 0.14 45 10 40 50 25 0.46 46 97 93.05 10 0.14 46 10 40 50 25 0.47 47 99 95.07 10 0.16 47 10 40 50 25 0.47 48 101 97.09 10 0.16 48 10 40 50 25 0.48 50 105 101.13 10 0.17 50 10 40 50 25 0.50 54 113 109.21 10 0.20 54 10 40 50 25 0.52 60 125 121.33 10 0.25 60 10 40 50 30 0.65 65 135 131.43 10 0.29 65 12 40 50 30 0.69 70 145 141.54 10 0.35 70 12 40 50 30 1.81 75 155 151.64 12 0.39 75 12 40 50 30 1.37 80 165 161.74 12 0.43 80 12 40 50 30 1.62 ※A型B型共に歯先硬化は施しておりません。
-

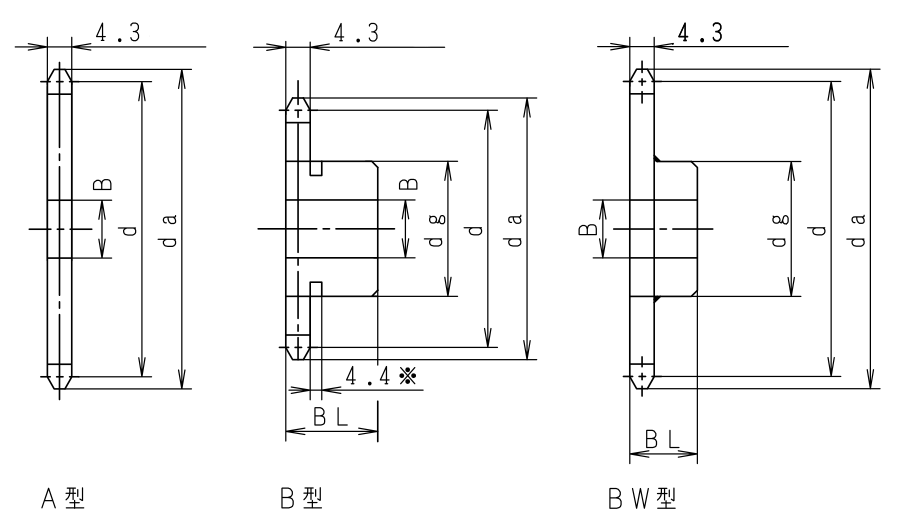

35スプロケット寸法表
単位(mm)歯数 外径
(da)ピッチ径
(d)歯底円直径
(ｄｆ)B型 概要質量 軸孔径(B) ボス A B min max 径(dg) 長さ(B.L) 9 32 27.85 22.76 8 11 22※ 20 0.01 0.06 10 34 30.82 25.76 8 12 25※ 20 0.02 0.08 11 38 33.81 28.73 8 14 27※ 20 0.03 0.09 12 40 36.8 31.72 8 16.5 31※ 20 0.03 0.12 13 44 39.8 34.72 9 18 32※ 20 0.04 0.12 14 47 42.81 37.72 9 16.5 30 20 0.04 0.12 15 50 45.81 40.74 9 19 35 20 0.05 0.16 16 53 48.82 43.74 9 20 37 20 0.05 0.19 17 56 51.84 46.76 11 24 41 20 0.07 0.22 18 59 54.85 49.76 11 24.5 44 20 0.07 0.25 19 62 57.87 52.78 11 28.5 47 20 0.09 0.28 20 65 60.89 55.8 11 30 50 20 0.09 0.32 21 68 63.91 58.83 11 32 53 20 0.11 0.36 22 71 66.93 61.85 11 32 53 20 0.11 0.37 23 75 69.95 64.87 11 32 53 20 0.11 0.38 24 78 72.97 67.89 11 32 53 22 0.14 0.43 25 81 76 70.92 11 32 53 22 0.16 0.44 26 84 79.02 73.94 11 32 53 22 0.16 0.45 27 87 82.05 76.96 11 32 53 22 0.17 0.46 28 90 85.07 79.98 11 32 53 22 0.18 0.48 29 93 88.08 83.01 11 32 53 22 0.20 0.49 30 96 91.12 86.05 11 32 53 22 0.23 0.51 31 99 94.16 89.08 11 32 53 22 0.24 0.52 32 102 97.18 92.1 11 32 53 22 0.27 0.54 33 105 100.2 95.12 11 32 53 22 0.28 0.55 34 108 103.23 98.15 11 32 53 22 0.29 0.57 35 111 106.26 101.17 11 32 53 22 0.30 0.59 36 114 109.29 104.22 11 32 53 22 0.32 0.61 37 117 112.32 107.24 11 42 63 22 0.37 0.82 38 120 115.34 110.26 11 42 63 25 0.41 0.82 39 123 118.36 113.28 11 42 63 25 0.42 0.83 40 126 121.4 116.33 11 42 63 25 0.43 0.85 41 129 124.43 119.35 12 42 63 25 0.45 0.85 42 132 127.46 122.38 12 42 63 25 0.47 0.86 43 135 130.48 125.4 12 42 63 25 0.48 0.87 44 138 133.53 128.45 12 42 63 25 0.49 0.90 45 142 136.55 131.47 12 42 63 25 0.50 0.95 46 144 139.57 134.49 12 42 63 25 0.52 0.96 47 148 142.6 137.52 12 42 63 25 0.53 1.00 48 151 145.64 140.56 12 42 63 25 0.55 1.00 49 154 148.67 143.59 12 42 63 25 0.57 1.04 50 157 151.69 146.61 12 42 63 25 0.59 1.05 51 160 154.71 149.63 12 42 63 25 0.60 1.08 52 163 157.76 152.68 12 42 63 25 0.62 1.11 53 166 160.78 155.7 12 42 63 25 0.65 1.18 54 169 163.81 158.72 12 42 63 25 0.68 1.20 55 172 166.85 161.77 12 42 63 25 0.70 1.22 56 175 169.88 164.8 12 42 63 25 0.72 1.23 57 178 172.9 167.82 12 42 63 25 0.75 1.25 58 181 175.95 170.87 12 42 63 25 0.78 1.27 59 184 178.97 173.89 12 42 63 25 0.80 1.29 60 187 182 176.91 12 42 63 25 0.87 1.3 62 193 188.06 182.98 12 42 63 25 64 199 194.11 189.03 12 42 63 25 65 202 197.15 192.07 12 45 68 25 1.5 66 205 200.18 195.1 12 45 68 25 68 211 206.25 201.17 12 45 68 25 70 218 212.3 207.21 12 45 68 25 1.7 72 223 218.36 213.28 12 45 68 25 74 229 224.43 219.35 12 45 68 25 75 233 227.46 222.38 12 45 68 25 1.8 76 236 230.48 225.4 12 45 68 25 78 242 236.55 231.47 12 45 68 25 80 248 242.62 237.54 12 45 68 25 B型ボス径※印に溝があります。
溝の外径は、9T：17、10T：20、11T：23、12T：26、13T：29となります。
9T～40Tまでの製品は歯先硬化を施しています。
-

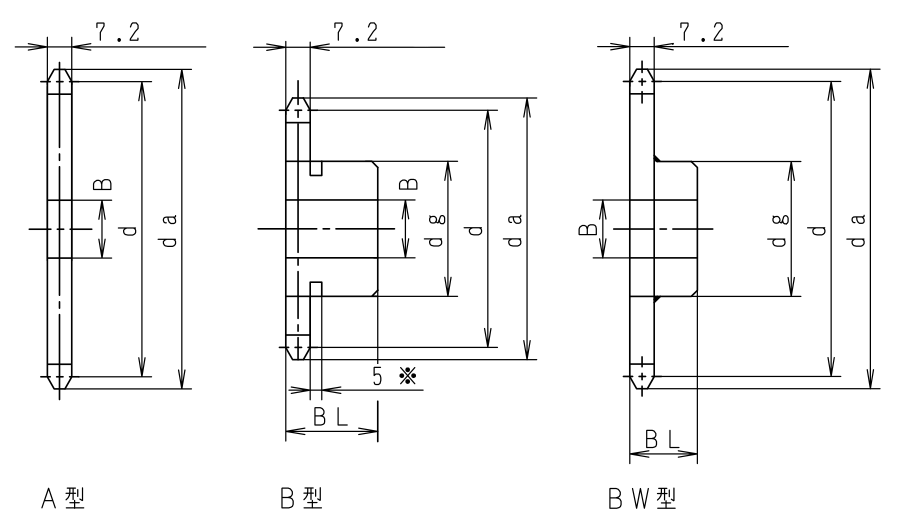

40スプロケット寸法表
単位(mm)歯数 外径
(da)ピッチ径
(d)歯底円直径
(底径)B型 A型 2列B型 軸孔径(B) ボス 概要質量
(kgf)軸孔径
(B)概要質量
(kgf)軸孔径
(B)ボス 概要質量
(kgf)min max 径
(dg)長さ
(B.L)min min max 径
(dg)長さ
(B.L)9 42 37.13 29.19 9 15 28※ 22 0.11 9 10 46 41.10 33.16 9 16 32※ 22 0.14 9 0.05 13 14 28 35 0.18 11 50 45.08 37.14 10 20 37※ 22 0.19 10 0.06 13 15 30 35 0.23 12 55 49.07 41.13 10 22 40※ 22 0.22 10 0.1 14 18 35 35 0.34 13 59 53.07 45.13 13 20 37 22 0.23 13 0.1 14 20 37 35 0.39 14 63 57.07 49.13 13 24 42 22 0.28 13 0.11 14 24 42 35 0.47 15 67 61.08 53.14 13 28 46 22 0.34 13 0.15 14 28 46 35 0.56 16 71 65.10 57.16 13 30 50 22 0.4 13 0.17 14 30 50 35 0.65 17 75 69.12 61.18 13 32 54 22 0.46 13 0.2 14 32 54 35 0.75 18 79 73.14 65.20 13 35 57 22 0.51 13 0.2 14 35 57 35 0.85 19 83 77.16 69.22 13 39 62 22 0.59 13 0.2 14 39 62 35 0.98 20 87 81.18 73.24 14 45 67 25 0.76 14 0.26 14 45 67 40 1.3 21 91 85.21 77.27 14 45 71 25 0.85 14 0.3 14 47 71 40 1.4 22 95 89.24 81.30 14 50 75 25 0.95 14 0.3 14 50 75 40 1.6 23 99 93.27 85.33 14 50 77 25 1 14 0.35 14 50 77 40 1.7 24 103 97.30 89.36 14 42 63 25 0.81 14 0.37 14 55 83 40 1.9 25 108 101.33 93.39 14 42 63 25 0.88 14 0.4 18 59 87 40 2.1 26 112 105.36 97.42 14 42 63 25 0.92 14 0.45 18 62 91 40 2.3 27 116 109.40 101.46 14 42 63 25 0.96 14 0.5 18 62 91 40 2.3 28 120 113.43 105.49 14 42 63 25 1 14 0.51 18 62 91 40 2.3 29 124 117.46 109.52 14 42 63 25 1.1 14 0.51 18 62 91 49 2.4 30 128 121.50 113.56 14 42 63 25 1.1 14 0.6 18 73 106 40 3 31 132 125.53 117.59 14 45 63 25 1.2 14 0.61 18 73 106 40 3 32 136 129.57 121.63 14 45 68 28 1.3 14 0.68 18 73 100 50 3.2 33 140 133.61 125.67 14 45 68 28 1.3 14 0.7 73 100 50 34 145 137.64 129.70 14 45 68 28 1.3 14 0.75 73 100 50 35 149 141.68 133.74 14 45 68 28 1.4 14 0.83 17 55 100 50 3.8 36 153 145.72 137.78 17 45 67 28 1.4 17 0.9 17 55 100 50 37 157 149.75 141.81 17 45 67 28 1.5 17 0.93 38 161 153.79 145.85 17 45 67 28 1.5 17 0.95 17 55 100 50 39 165 157.83 149.89 17 45 67 28 1.6 17 1.05 40 169 161.87 153.93 17 45 67 28 1.6 17 1.06 17 55 100 50 4.8 41 173 165.91 157.97 17 45 72 32 1.7 17 1.15 42 177 169.95 162.01 17 48 72 32 2 17 1.2 17 55 97 50 43 181 173.98 166.04 17 48 72 32 2.1 17 1.23 44 185 178.02 170.08 17 48 72 32 2.2 17 1.3 45 189 182.06 174.12 17 48 72 32 2.2 17 1.36 17 63 97 50 5.5 46 193 186.10 178.16 17 48 72 32 2.3 17 1.4 17 63 97 50 47 197 190.14 182.20 17 48 72 32 2.3 17 1.5 48 201 194.18 186.24 17 48 72 32 2.3 17 1.53 17 63 97 50 49 205 198.22 190.28 17 48 72 32 2.3 17 1.65 50 209 202.26 194.32 17 48 72 32 2.4 17 1.7 17 63 97 50 51 214 206.30 198.36 17 48 72 32 2.5 17 1.71 52 218 210.34 202.40 17 48 72 32 2.6 17 1.8 17 63 97 50 53 222 214.38 206.44 17 48 72 32 2.7 17 1.9 54 226 218.42 210.48 17 48 72 32 2.8 17 2 17 63 97 50 7.2 55 230 222.46 214.52 17 48 72 32 2.9 17 2.15 56 234 226.50 218.56 17 48 72 32 3 17 2.17 57 238 230.54 222.60 17 48 72 32 3 17 2.25 58 242 234.58 226.64 17 48 72 32 3.1 17 2.3 59 246 238.62 230.68 17 48 72 32 3.2 17 2.4 60 250 242.66 234.72 17 48 72 32 3.2 17 2.5 17 63 107 50 9.2 62 258 250.74 242.80 17 48 73 32 3.5 17 2.7 64 266 258.83 250.89 17 48 73 32 3.7 17 2.8 65 270 262.87 254.93 17 55 83 32 3.9 17 2.87 66 274 266.91 258.97 17 55 83 32 17 2.95 68 282 274.99 267.05 17 55 83 32 17 3.15 70 290 283.07 275.13 19 55 83 32 4.3 19 3.3 72 299 291.16 283.22 19 55 83 32 19 3.4 74 307 299.24 291.30 19 55 83 19 75 311 303.28 295.34 19 55 83 32 4.8 19 4.5 76 315 307.32 299.38 19 55 83 32 5.00 19 78 323 315.40 307.46 19 55 83 32 5.1 19 80 331 323.49 315.55 19 60 87 35 5.9 19 5.5 85 351 343.69 335.75 19 60 87 35 6.5 19 90 371 363.90 355.96 19 60 87 35 7.15 19 6 B型ボス径※印に溝があります。
溝の外径は、9T：24、10T：28、11T：32、12T：36となります。
B型 9T～35T及び2列B型 9T～40Tまでの製品は歯先硬化を施しています。
-
50スプロケット寸法表
単位(mm)歯数 外径(da) ピッチ径(d) 歯底円直径
（底径）B型 Ａ型 2列B型 軸孔径(B) ボス 概要質量(kgf) 軸孔径(B) 概要質量
(kgf)軸孔径(B) ボス 概要質量
(kgf)min max 径(dg) 長さ(B.L) min min max 径(dg) 長さ(B.L) 9 53 46.42 36.25 10 19 34※ 25 0.20 10 0.08 10 58 51.37 41.22 10 22 40※ 25 0.27 10 0.11 14 18 35 40 0.35 11 63 56.35 46.19 13 24 45※ 25 0.33 13 0.15 14 22 40 40 0.45 12 68 61.34 51.18 13 32 50※ 25 0.41 13 0.18 14 24 42 40 0.60 13 73 66.34 56.18 13 32 51※ 25 0.46 13 0.18 14 28 47 40 0.73 14 79 71.34 61.18 13 32 52 25 0.52 13 0.20 14 32 52 40 0.87 15 84 76.35 66.19 13 35 57 25 0.62 13 0.26 14 35 57 40 1.00 16 89 81.37 71.21 13 40 62 25 0.72 13 0.30 14 39 62 45 1.30 17 94 86.39 76.23 13 45 67 25 0.83 13 0.35 14 45 67 45 1.50 18 99 91.42 81.26 13 47 72 28 1.00 13 0.40 14 47 72 45 1.70 19 104 96.45 86.29 13 47 73 28 1.10 13 0.44 14 52 79 45 2.00 20 109 101.48 91.32 14 47 73 28 1.20 14 0.50 18 55 82 45 2.20 21 114 106.51 96.35 14 47 73 28 1.20 14 0.54 18 60 89 45 2.50 22 119 111.55 101.39 16 47 73 28 1.30 16 0.59 18 63 92 50 2.90 23 124 116.58 106.42 16 47 73 28 1.30 16 0.65 18 67 99 50 3.30 24 129 121.62 111.46 16 47 73 28 1.40 16 0.70 18 70 102 50 3.60 25 134 126.66 116.50 16 47 73 28 1.50 16 0.80 18 75 109 50 4.00 26 139 131.70 121.54 16 48 73 28 1.50 16 0.85 18 75 114 50 4.00 27 144 136.74 126.58 16 48 73 28 1.50 16 0.90 18 75 110 50 28 149 141.79 131.63 16 48 73 28 1.60 16 1.00 18 75 110 50 29 154 146.83 136.67 16 48 73 28 1.60 16 1.10 18 75 110 50 30 160 151.87 141.71 16 48 73 28 1.70 16 1.15 23 63 120 50 5.20 31 165 156.92 146.76 16 48 73 28 1.80 16 1.20 23 63 120 50 32 170 161.96 151.80 16 48 73 28 1.80 16 1.26 23 63 120 50 33 175 167.01 156.85 16 48 73 28 1.90 16 1.35 23 63 120 50 34 180 172.05 161.89 16 48 73 28 2.10 16 1.45 23 63 120 50 35 185 177.10 166.94 16 48 73 28 2.20 16 1.55 23 63 120 50 6.40 36 191 182.14 171.98 19 55 83 35 2.70 19 1.67 23 63 120 50 37 196 187.19 177.03 19 55 83 35 2.80 19 1.80 38 201 192.24 182.08 19 55 83 35 2.90 19 1.85 23 63 120 50 39 206 197.29 187.13 19 55 83 35 2.90 19 2.00 40 211 202.33 192.17 19 55 83 35 3.10 19 2.05 23 66 120 56 8.30 41 216 207.38 197.22 19 55 83 35 3.20 19 2.12 42 221 212.43 202.27 19 55 83 35 3.30 19 2.30 23 66 107 56 43 226 217.48 207.32 19 55 83 35 3.40 19 2.43 44 231 222.53 212.37 19 55 83 35 3.50 19 2.60 45 237 227.58 217.42 19 55 83 35 3.60 19 2.60 23 66 107 56 9.70 46 242 232.63 222.47 19 55 83 35 3.80 19 2.70 47 247 237.68 227.52 19 55 83 35 3.90 19 2.90 48 252 242.73 232.57 19 55 83 35 4.00 19 3.00 23 66 107 56 49 257 247.78 237.62 19 55 83 35 4.10 19 3.15 50 262 252.83 242.67 19 55 83 35 4.30 19 3.30 23 66 107 56 51 267 257.88 247.72 19 55 83 35 4.40 19 3.40 52 272 262.92 252.76 19 55 83 35 4.60 19 3.50 23 66 107 56 53 277 267.97 257.81 19 55 83 35 4.70 19 3.70 54 282 273.02 262.86 19 55 83 35 4.80 19 3.90 23 66 107 63 14.20 55 287 278.08 267.92 19 55 83 35 4.90 19 4.00 56 292 283.13 272.97 19 55 83 35 5.10 19 4.20 57 297 288.18 278.02 19 55 83 35 5.20 19 4.35 58 302 293.23 283.07 19 55 83 35 5.40 19 4.50 59 307 298.28 288.12 19 55 83 35 5.50 19 4.65 60 312 303.33 293.17 19 55 83 35 5.60 19 4.80 23 66 107 63 16.60 62 323 313.43 303.27 19 55 83 35 19 64 333 323.53 313.37 19 55 93 35 19 5.65 65 338 328.58 318.42 19 63 93 40 6.90 19 5.80 66 343 333.64 323.48 19 63 93 40 19 68 353 343.74 333.58 19 63 93 40 19 6.10 70 363 353.84 343.68 20 63 93 40 7.70 20 6.35 72 373 363.94 353.78 20 63 93 40 20 6.60 74 383 374.05 363.89 20 63 93 40 20 75 388 379.10 368.94 20 63 93 40 8.60 20 7.00 76 393 384.15 373.99 20 63 93 40 20 78 403 394.25 384.09 20 63 93 40 20 80 414 404.36 394.20 20 63 93 40 20 8.46 85 439 429.62 419.46 20 63 93 40 20 90 464 454.88 444.72 20 63 93 40 20 9.50 B型ボス径※印に溝があります。
溝の外径は、9T：30、10T：35、11T：40、12T：45、13T：49となります。
B型 9T～35T及び2列B型 9T～40Tまでの製品は歯先硬化を施しています。
-
60スプロケット寸法表
単位(mm)歯数 外径(da) ピッチ径(d) 歯底円直径
（底径）B型 Ａ型 2列B型 軸孔径(B) ボス 概要質量(kgf) 軸孔径(B) 概要質量
(kgf)軸孔径(B) ボス 概要質量
(kgf)min max 径(dg) 長さ(B.L) min min max 径(dg) 長さ(B.L) 9 63 55.7 43.79 10 24 42※ 32 0.4 10 0.17 10 68 61.65 49.74 14 30 49※ 32 0.49 10 0.2 16 22 39 50 76 67.62 55.71 14 32 51※ 32 0.6 14 0.26 16 24 44 50 12 82 73.6 61.69 14 32 51 32 0.69 14 0.3 16 32 51 50 1.1 13 88 79.6 67.69 14 35 57 32 0.81 14 0.37 18 35 57 50 1.3 14 93 85.61 73.7 16 39 62 32 0.96 16 0.43 18 39 62 56 1.7 15 99 91.62 79.71 16 45 68 32 1.1 16 0.51 18 45 68 56 2 16 107 97.65 85.74 16 47 73 32 1.3 16 0.6 18 50 76 56 2.4 17 113 103.67 91.76 16 47 73 32 1.4 16 0.68 18 55 82 56 2.8 18 119 109.71 97.8 16 55 83 40 2 16 0.75 18 59 87 56 3.1 19 126 115.74 103.83 16 55 83 40 2.1 16 0.88 18 63 95 56 3.6 20 132 121.78 109.87 16 55 83 40 2.2 16 0.96 20 69 101 56 4.1 21 138 127.82 115.91 16 55 83 40 2.3 16 1.1 20 75 107 56 4.5 22 144 133.86 121.95 16 55 83 40 2.4 16 1.15 20 78 113 56 5 23 150 139.9 127.99 16 55 83 40 2.5 16 1.2 20 80 119 56 4.6 24 156 145.95 134.04 16 55 83 40 2.5 16 1.4 20 80 120 56 4.8 25 162 151.99 140.08 16 55 83 40 2.7 16 1.51 20 80 120 56 5 26 168 158.04 146.13 16 55 83 40 2.9 16 1.65 20 80 120 56 5.3 27 174 164.09 152.18 16 55 83 40 3 16 1.7 20 80 120 56 28 180 170.14 158.23 16 55 83 40 3.1 16 1.9 20 80 120 56 29 186 176.2 164.29 16 55 83 40 3.3 16 2.05 20 80 120 56 30 193 182.25 170.34 20 55 83 40 3.4 20 2.25 20 85 130 56 8.4 31 199 188.3 176.39 20 55 83 40 3.5 20 2.4 32 205 194.35 182.44 20 55 83 40 3.7 20 2.55 20 85 130 56 33 211 200.41 188.5 20 55 83 40 3.8 20 2.7 34 217 206.46 194.55 20 55 83 40 4 20 2.9 20 85 130 56 35 223 212.52 200.61 20 55 83 40 4.2 20 3.12 20 85 130 56 11 36 229 218.57 206.66 20 55 83 40 4.4 20 3.21 20 75 117 56 37 236 224.63 212.72 20 55 83 40 4.6 20 3.45 38 241 230.69 218.78 20 55 83 40 4.8 20 3.56 20 75 117 56 39 248 236.74 224.83 20 55 83 40 4.9 20 3.83 40 253 242.8 230.89 20 55 83 40 5.1 20 4.05 20 66 117 56 13 41 260 248.86 236.95 20 63 93 45 5.5 20 4.22 42 266 254.92 243.01 20 63 93 45 6 20 4.37 20 75 117 71 43 272 260.98 249.07 20 63 93 45 6.2 20 4.61 44 278 267.03 255.12 20 63 93 45 6.4 20 4.89 45 284 273.09 261.18 20 63 93 45 6.7 20 5.1 20 75 117 71 18 46 290 279.15 267.24 20 63 93 45 6.8 20 5.25 47 296 285.21 273.3 20 63 93 45 7.1 20 5.5 48 302 291.27 279.36 20 63 93 45 7.4 20 5.75 20 75 117 71 49 308 297.33 285.42 20 63 93 45 7.6 20 6 50 314 303.39 291.48 20 63 93 45 7.8 20 6.25 20 75 117 71 51 321 309.45 297.54 20 63 93 45 8 20 6.5 52 327 315.51 303.6 20 63 93 45 8.4 20 6.84 20 75 117 71 53 333 321.57 309.66 20 63 93 45 8.6 20 54 338 327.63 315.72 20 63 93 45 8.8 20 7.25 20 75 117 71 24.2 55 345 333.69 321.78 20 63 93 45 9.2 20 7.65 56 351 339.75 327.84 20 63 93 45 9.5 20 57 357 345.81 333.9 20 63 93 45 20 8.1 58 363 351.87 339.96 20 63 93 45 20 8.73 59 369 357.93 346.02 20 63 93 45 20 60 375 363.99 352.08 20 63 93 45 10.6 20 9 20 85 127 71 29.8 62 387 376.12 364.21 20 64 399 388.24 376.33 93 45 20 65 405 394.3 382.39 20 75 107 45 12.8 20 10.6 66 411 400.36 388.45 20 75 107 45 20 68 423 412.49 400.58 20 75 107 45 20 70 436 424.61 412.7 20 75 107 45 14.4 20 12.2 72 448 436.73 424.82 20 75 107 45 20 12.5 74 460 448.86 436.95 20 75 107 45 20 75 466 454.92 443.01 20 75 107 45 16.3 20 13 76 472 460.98 449.07 20 14 80 496 485.23 473.32 30 30 15.9 85 527 515.54 503.63 30 30 90 557 545.85 533.94 30 30 18.3 B型ボス径※印に溝があります。
溝の外径は9T：34、10T：40、11T：46となります。
B型 9T～30Tおよび2列B型 9T～35Tまでの製品は歯先硬化を施しています。
-

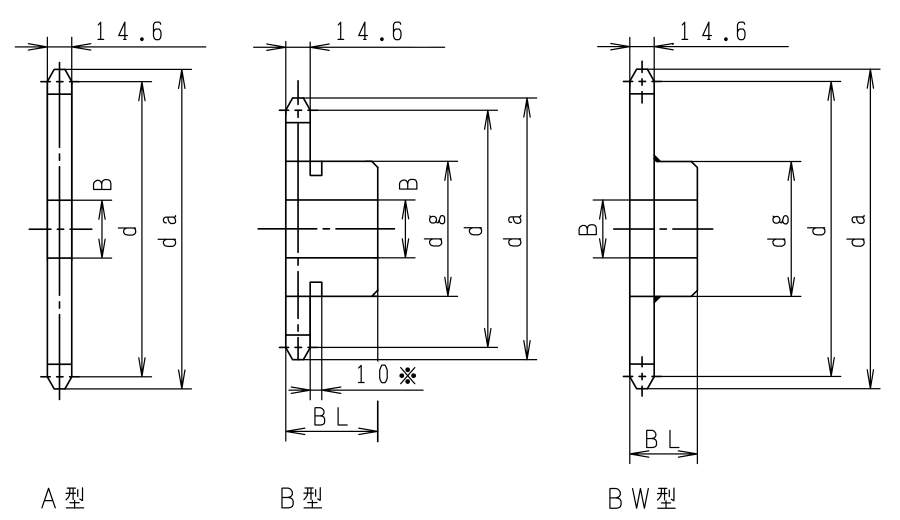

80スプロケット寸法表
単位(mm)歯数 外径(da) ピッチ径(d) 歯底円直径
（底径）B型 Ａ型 2列B型 軸孔径(B) ボス 概要質量(kgf) 軸孔径(B) 概要質量
(kgf)軸孔径(B) ボス 概要質量
(kgf)min max 径(dg) 長さ(B.L) min min max 径(dg) 長さ(B.L) 9 85 74.27 58.39 14 35 58※ 40 0.87 11 0.4 10 93 82.19 66.31 17 32 52 40 0.97 17 0.58 23 35 58 63 1.5 11 101 90.16 74.28 17 38 60 40 1.2 17 0.62 23 39 60 63 1.8 12 110 98.14 82.26 17 45 67 40 1.5 17 0.82 23 45.5 67 63 2.5 13 118 106.14 90.26 17 48 77 40 1.9 17 0.87 23 50 77 63 3.1 14 126 114.15 98.27 17 50 77 40 2 17 1.02 23 58 86 63 3.7 15 134 122.17 106.29 20 63 93 40 2.6 20 1.2 23 64 94 63 4.3 16 142 130.2 114.32 20 63 93 40 2.8 20 1.35 23 70 102 71 5.5 17 151 138.23 122.35 20 63 93 40 3 20 1.54 23 76 110 71 6.4 18 159 146.27 130.39 20 63 93 40 3.2 20 1.75 23 66 110 71 6 19 167 154.32 138.44 20 63 93 40 3.4 20 1.95 23 66 110 71 6.4 20 175 162.37 146.49 20 63 93 40 3.6 20 2.15 23 75 107 71 7.6 21 183 170.42 154.54 20 63 93 40 3.8 20 2.41 23 75 107 71 7.8 22 192 178.48 162.6 20 75 107 45 4.8 20 2.63 25 80 117 71 8.8 23 200 186.54 170.66 20 75 107 45 5.1 20 2.9 25 80 117 71 9.3 24 208 194.6 178.72 20 75 107 45 5.4 20 3.2 25 80 117 80 10.5 25 216 202.66 186.78 20 75 107 45 5.6 20 3.45 25 80 117 80 11.1 26 224 210.72 194.84 20 75 107 45 5.9 20 3.7 25 80 117 80 11.7 27 233 218.79 202.91 20 75 107 45 6.1 20 3.96 25 80 117 80 28 241 226.86 210.98 20 75 107 45 6.5 20 4.26 25 80 117 80 29 249 234.93 219.05 20 75 107 45 6.9 20 4.65 25 80 117 80 30 257 243 227.12 20 75 107 45 7.1 20 5 25 80 117 80 17.5 31 265 251.07 235.19 20 75 107 45 7.4 20 5.3 32 273 259.14 243.26 20 75 107 45 7.8 20 5.6 25 80 117 80 33 281 267.21 251.33 20 75 107 45 8.1 20 6 34 289 275.29 259.41 20 75 107 45 8.5 20 6.4 25 80 117 80 35 297 283.36 267.48 20 75 107 45 8.9 20 6.85 25 80 117 80 23.5 36 306 291.43 275.55 20 80 117 50 10.1 20 7.2 25 37 314 299.51 283.63 20 80 117 50 10.5 20 7.4 38 322 307.58 291.7 20 80 117 50 10.9 20 8 25 39 330 315.66 299.78 20 80 117 50 11.5 20 8.47 40 338 323.74 307.86 20 80 117 50 11.8 20 9 25 89 127 90 30.5 41 346 331.81 315.93 20 80 117 50 12.3 20 9.42 42 354 339.89 324.01 20 80 117 50 12.7 20 9.75 25 89 127 90 43 362 347.97 332.09 20 80 117 50 13.2 20 10.34 44 370 356.04 340.16 20 80 117 50 13.7 20 10.65 45 378 364.12 348.24 20 80 117 50 14.2 20 11.25 25 89 127 90 38 46 387 372 356.32 20 80 117 50 14.7 20 11.8 47 395 380.28 364.4 20 80 117 50 15.2 20 12.2 48 403 388.36 372.48 20 80 117 50 15.8 20 13 25 89 127 90 49 411 396.44 380.56 20 80 117 50 16.3 14 50 419 404.52 388.64 20 80 117 50 16.8 20 14.8 25 89 127 90 52 435 420.68 404.8 20 80 117 50 17.8 20 16 25 89 127 90 54 451 436.84 420.96 20 80 117 50 19.2 20 17 25 89 127 90 53.3 55 459 444.92 429.04 20 80 117 50 20.3 20 18.5 56 468 453 437.12 20 80 117 50 20.8 20 19 58 484 469.16 453.28 20 80 117 50 21.9 20 20.3 60 500 485.33 469.45 20 80 117 50 23.1 30 21 30 89 127 90 65 65 540 525.73 509.85 20 89 127 63 28.5 30 25 70 581 566.15 550.27 20 89 127 63 32.1 30 28.3 75 621 606.56 590.68 20 89 127 63 36.2 30 32 80 662 646.97 631.01 20 89 127 63 42.9 30 38 B型ボス径※印に溝があります。
溝の外径は、9T：46となります。
B型及び2列B型の9T～21Tまでの製品は歯先硬化を施しています。
-
100スプロケット寸法表
単位(mm)歯数 外径(da) ピッチ径(d) 歯底円直径
（底径）B型 Ａ型 2列B型 軸孔径(B) ボス 概要質量(kgf) 軸孔径(B) 概要質量
(kgf)軸孔径(B) ボス 概要質量
(kgf)min max 径(dg) 長さ(B.L) min min max 径(dg) 長さ(B.L) 10 116 102.74 83.69 20 43 65 50 1.9 20 0.9 28 50 70 80 3 11 127 112.7 93.65 20 50 75 50 2.3 20 1.1 28 60 80 80 3.8 12 137 122.67 103.62 20 57 86 50 2.9 20 1.4 28 58 86 80 5 13 147 132.67 113.62 20 59 88 50 3.1 20 1.7 28 65 95 80 6 14 157 142.68 123.63 20 59 88 50 3.6 20 2 28 72 105 80 7.1 15 167 152.71 133.66 20 66 98 50 4.2 20 2.3 28 66 98 80 7.1 16 178 162.74 143.69 20 66 98 50 4.6 20 2.6 28 66 98 80 7.7 17 188 172.79 153.74 20 75 107 50 5.3 20 2.9 28 75 107 80 8.9 18 198 182.84 163.79 20 75 107 50 5.7 20 3.3 28 75 107 80 9.6 19 209 192.9 173.85 20 75 107 50 6.1 20 3.6 28 89 127 90 14 20 219 202.96 183.91 20 75 107 50 6.5 20 4 28 89 127 90 15.3 21 229 213.03 193.98 20 80 107 50 7 20 4.5 28 89 127 90 16.7 22 240 223.1 204.05 20 80 117 56 7.9 20 4.9 28 95 137 90 23 250 233.17 214.12 20 80 117 56 8.4 20 5.3 28 95 137 90 24 260 243.25 224.2 20 80 117 56 8.8 20 5.9 28 95 137 90 21.7 25 270 253.32 234.27 20 80 117 56 9.3 20 6.5 28 95 137 90 26 281 263.4 244.35 20 80 117 56 9.8 20 6.9 28 95 137 90 27 291 273.49 254.44 20 80 117 56 10.4 20 7.5 28 301 283.57 264.52 20 80 117 56 10.9 20 8.1 28 95 137 90 29 311 293.66 274.61 20 80 117 56 11.6 20 8.8 30 321 303.75 284.7 20 80 117 56 12.1 20 9.4 28 95 137 90 32 31 331 313.83 294.78 20 80 117 56 12.8 20 10 32 341 323.92 304.87 20 80 117 56 13.4 20 10.7 28 95 137 90 33 352 334.01 314.96 20 80 117 56 14.1 20 11 34 362 344.11 325.06 20 89 127 63 14.8 20 12.4 35 372 354.2 335.15 20 89 127 63 16.6 20 13 28 95 137 90 42.2 36 382 364.29 345.24 20 89 127 63 17.2 20 13.8 37 392 374.38 355.33 20 89 127 63 17.9 20 14.5 38 402 384.47 365.43 20 89 127 63 19.4 20 16 28 39 412 394.57 375.52 20 89 127 63 19.9 20 16.5 40 422 404.67 385.62 20 90 127 63 20.4 20 17.5 28 103 147 100 56 41 433 414.77 395.72 20 90 127 63 21.5 20 18.5 42 443 424.86 405.81 20 90 127 63 22.7 20 19.5 28 103 147 100 43 453 434.96 415.91 20 90 127 63 23.5 20 20.5 44 463 445.06 426.01 20 90 127 63 24.1 20 21 45 473 455.16 436.11 20 90 127 63 24.7 20 22 30 103 147 100 70.7 46 483 465.25 446.2 20 90 127 63 25.4 20 47 493 475.35 456.3 20 90 127 63 26.2 20 48 503 485.45 466.4 30 90 127 63 27.5 30 26 30 103 147 100 49 514 495.55 476.5 30 90 127 63 28 30 50 524 505.65 486.6 30 90 127 63 28.5 30 27 30 103 147 100 52 544 525.85 506.8 30 90 127 63 30 30 54 564 546.05 527 30 103 147 80 37.4 30 31 30 103 147 100 55 574 556.15 537.1 30 103 147 80 38.7 30 32 147 100 56 584 566.25 547.2 30 103 147 80 30 58 605 586.45 567.4 30 103 147 80 30 60 625 606.66 587.61 30 103 147 80 44.3 30 39 30 103 147 100 121 65 675 657.17 638.12 30 103 147 80 54.3 30 48 70 726 707.68 688.63 30 103 147 100 62.5 30 52 75 777 758.2 739.15 30 103 147 100 73.5 30 63 B型及び2列B型の10T～21Tまでの製品は歯先硬化を施しています。
-

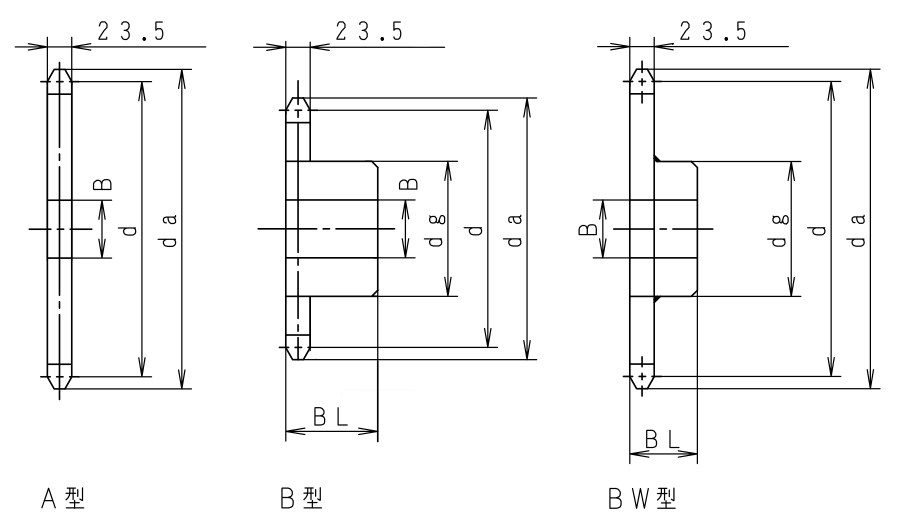

120スプロケット寸法表
単位(mm)歯数 外径(da) ピッチ径(d) 歯底円直径
（底径）B型 Ａ型 2列B型 軸孔径(B) ボス 概要質量(kgf) 軸孔径(B) 概要質量
(kgf)軸孔径(B) ボス 概要質量
(kgf)min max 径(dg) 長さ(B.L) min min max 径(dg) 長さ(B.L) 10 140 123.29 101.06 25 50 78 56 3.2 25 1.8 11 152 135.24 113.01 25 60 91 56 4 25 2.27 12 165 147.21 124.98 25 65 98 56 4.8 25 2.6 28 71 103 100 9.2 13 177 159.2 136.97 25 65 98 56 5.3 25 3.2 28 80 115 100 11.1 14 190 171.22 148.99 25 70 107 56 6.3 25 3.67 28 75 120 100 11.4 15 202 183.25 161.02 25 80 117 63 7.8 30 4.22 33 80 120 100 13.2 16 214 195.29 173.06 25 80 117 63 8.4 30 5 33 80 140 100 14.4 17 227 207.35 185.12 25 80 117 63 9.1 30 5.6 33 80 140 100 15.7 18 239 219.41 197.18 25 80 117 63 9.9 30 6.25 33 100 150 100 18 19 251 231.48 209.25 25 80 117 63 10.7 30 7 33 100 150 100 19.4 20 263 243.55 221.32 25 89 127 63 12.1 30 7.86 33 100 150 100 21 21 276 255.63 233.4 25 89 127 63 13 30 8.9 33 100 150 100 22.6 22 288 267.72 245.49 30 89 127 63 13.4 30 9.8 30 110 157 100 23 300 279.8 257.57 30 89 127 63 14.3 30 10.5 30 110 157 100 24 312 291.9 269.67 30 89 127 63 15.2 30 11.5 30 110 157 100 36.7 25 324 303.99 281.76 30 89 127 63 16.2 30 12.56 30 110 157 100 26 337 316.09 293.86 30 89 127 63 17.2 30 14 30 110 157 100 27 349 328.19 305.96 30 89 127 63 18.3 30 15.5 28 361 340.29 318.06 30 95 137 71 21.6 30 16.5 30 110 157 100 29 373 352.39 330.16 30 95 137 71 22.4 30 18 30 385 364.5 342.27 30 95 137 71 23.2 30 19 30 110 157 100 55.9 31 398 376.6 354.37 30 95 137 71 30 20.3 32 410 388.71 366.48 30 95 137 71 25.7 30 21.5 30 110 157 100 33 422 400.82 378.59 30 95 137 71 30 22.4 34 434 412.93 390.7 30 95 137 71 30 24.5 35 446 425.04 402.81 30 95 137 71 29.7 30 26 30 110 157 100 75.2 36 458 437.15 414.92 30 95 137 71 30.7 30 27.5 37 470 449.26 427.03 30 95 137 71 30 38 483 461.38 439.15 30 95 147 80 34.7 30 31 30 110 157 100 39 495 473.49 451.26 30 95 147 80 30 40 507 485.6 463.37 30 103 147 80 38.2 30 34 30 125 177 110 101 42 531 509.84 487.61 30 103 147 80 30 38 30 125 177 110 44 556 534.07 511.82 30 103 147 80 30 45 568 546.19 523.96 30 103 147 80 47.6 30 43 30 125 177 110 126 46 580 558.3 536.07 30 103 147 80 30 47 48 604 582.54 560.31 30 103 147 80 53 30 49 30 125 177 110 50 628 606.78 584.55 30 103 147 100 62.5 30 54 30 125 177 110 52 653 631.02 608.79 30 103 147 100 30 54 677 655.26 633.03 30 103 147 100 71.8 30 62.1 55 689 667.38 645.15 30 30 56 701 679.5 657.27 30 30 58 726 703.75 681.52 30 30 60 750 727.99 705.76 30 118 167 100 89.2 30 76.5 30 125 177 120 223 65 811 788.6 766.37 30 118 167 30 70 871 849.22 826.99 30 118 167 112 119.2 30 104 75 932 909.84 887.61 30 118 167 112 134.5 30 119 B型及び2列B型の10T～21Tまでの製品は歯先硬化を施しています。
-
140スプロケット寸法表
単位(mm)歯数 外径(da) ピッチ径(d) B型 Ａ型 軸孔径(B) ボス 概要質量
(kgf)軸孔径(B) 概要質量
(kgf)min max 径(dg) 長さ(B.L) min 10 163 143.84 25 60 91 56 4.4 25 2.9 11 178 157.78 25 73 106 56 5.5 25 3.4 12 193 171.74 25 80 117 56 6.6 25 4 13 207 185.74 25 80 117 63 7.9 25 4.7 14 221 199.76 25 89 127 63 9.3 25 5.5 15 236 213.79 25 89 127 63 10.1 25 6.3 16 250 227.84 25 89 127 63 11 25 7.2 17 264 241.91 25 89 127 63 12 25 8.1 18 279 255.98 25 89 127 63 13 25 9.1 19 293 270.06 25 95 137 71 15.6 25 10.3 20 307 284.15 25 95 137 71 16.7 25 11.4 21 322 298.24 25 95 137 71 17.9 25 12.6 22 336 312.34 30 95 137 71 18.4 30 13.8 23 350 326.44 30 95 137 71 20.5 30 15.1 24 364 340.54 30 95 137 71 20.9 30 16.3 25 379 354.65 30 103 147 80 24.1 30 17.8 26 393 368.77 30 103 147 80 25.5 30 19.2 27 407 382.88 30 103 147 80 28.1 30 20.7 28 421 397 30 103 147 80 29.7 30 22.2 29 435 411.12 30 103 144 80 30 23.8 30 450 425.24 30 103 147 80 31.5 30 25.5 31 464 439.37 30 103 147 80 30 27.2 32 478 453.49 30 110 157 90 36.6 30 29 33 492 467.62 30 110 157 90 30 30.8 34 506 481.75 30 110 157 90 40.4 30 32.7 35 521 495.88 30 110 157 90 42.9 30 34.6 36 535 510.01 30 110 157 90 47 30 36.9 37 549 527.14 30 110 157 90 30 38 563 538.27 30 110 157 90 30 41 39 577 552.9 30 110 157 90 30 40 591 566.54 30 110 157 90 53.1 30 45.4 42 620 594.81 30 110 157 90 59.5 30 50 44 648 623.08 30 110 157 90 30 45 662 637.22 30 118 167 100 67.6 30 57.3 46 676 651.35 30 118 167 100 30 48 705 679.63 30 118 167 100 77.7 30 65.2 50 733 707.91 30 118 167 100 83.1 30 70.6 54 789 764.47 38 118 167 100 95.2 30 82.7 55 804 778.61 38 118 167 100 30 85.7 60 875 849.32 38 118 167 112 118 30 104 B型の10T～21Tまでの製品は歯先硬化を施しています。
-

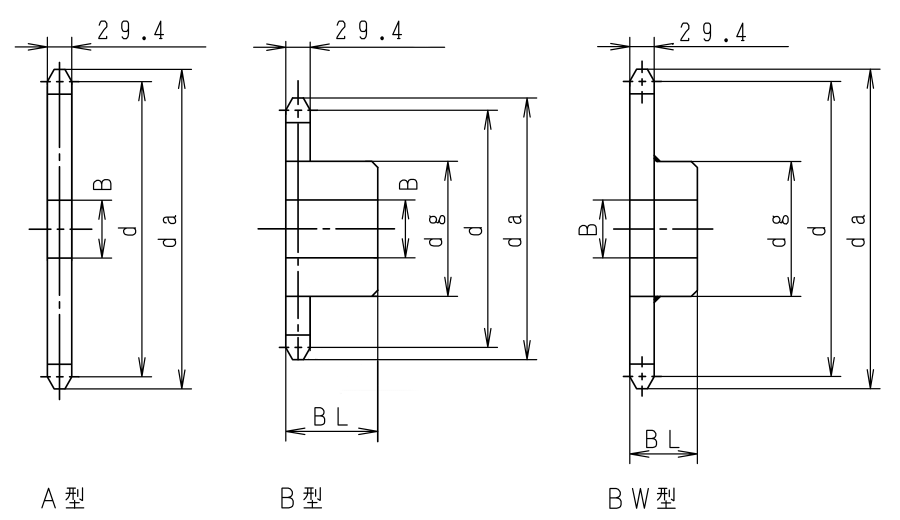

160スプロケット寸法表
単位(mm)歯数 外径(da) ピッチ径(d) B型 Ａ型 軸孔径(B) ボス 概要質量
(kgf)軸孔径(B) 概要質量
(kgf)min max 径(dg) 長さ(B.L) min 10 186 164.39 25 70 105 63 6.80 25 4.8 11 204 180.31 25 80 117 63 8.30 25 5.79 12 220 196.28 25 89 127 63 9.90 25 6.86 13 237 212.27 25 95 137 71 12.50 25 8.03 14 253 228.3 25 95 137 71 13.80 25 9.28 15 269 244.33 30 95 137 71 15.20 30 10.63 16 286 260.39 30 103 147 71 17.40 30 12.08 17 302 276.46 30 103 147 71 18.90 30 13.61 18 319 292.55 30 103 147 71 20.60 30 15.23 19 335 308.64 30 103 147 71 22.30 30 16.95 20 351 324.74 30 103 147 71 24.20 30 18.75 21 368 340.84 30 103 147 71 26.10 30 20.65 22 384 356.96 35 118 167 80 30.20 35 22.64 23 400 373.07 35 118 167 80 33.20 35 25.1 24 416 389.19 35 118 167 80 34.40 35 26.9 25 433 405.32 35 118 167 80 36.60 35 29.16 26 449 421.45 35 118 167 80 38.90 35 31.52 27 465 437.58 35 118 167 80 42.70 35 34.2 28 481 453.72 35 118 167 80 45.30 35 36.51 29 498 769.85 35 118 167 80 35 30 514 485.99 35 118 167 100 52.30 35 41.86 31 530 502.13 35 118 167 100 35 32 546 518.28 35 118 167 100 59.90 35 47.95 35 595 566.71 35 118 167 100 66.90 35 57.24 36 611 582.86 35 118 167 100 35 60.53 38 644 615.17 35 118 167 100 35 67.37 40 676 647.47 35 118 167 112 85.80 35 74.57 42 708 679.78 35 118 167 112 35 82.14 45 757 728.25 35 132 187 125 114.40 35 94.71 48 806 776.72 35 132 187 125 35 107.61 50 838 809.04 35 132 187 125 35 116.67 54 903 873.68 35 132 187 125 155.60 35 135.88 55 919 889.84 35 132 187 125 35 60 1000 970.65 35 132 187 125 187.80 35 168.14
小形コンベヤチェーン用スプロケット
- Sローラ形ダブルピッチチェーン用スプロケット
-
Sローラ形ダブルピッチチェーンは、そのピッチの\(\frac{1}{2}\)の標準形ローラチェーンと径・幅とも同寸法ですので、標準形ローラチェーン用カッターとホブでスプロケットの歯切りが行えます。
但し、このスプロケットでは、スプロケットの歯を一つ置きにローラと正確にかみ合わせる必要があり、僅かですが標準ローラチェーン用スプロケットのピッチ円直径より大きくなります。
この差は歯数が多いほど微少となりますので、ダブルピッチローラチェーンのピッチの\(\frac{1}{2}\)の標準形ローラチェーン用スプロケットで歯数24枚以上であれば使用上支障がありません。
-
30枚のスプロケットは、作用歯数15枚のダブルピッチ用として用いられます。この場合には遊んでいる歯ができますので、ローラのかみ合いを一つずらせば今まで遊んでいた歯とかみ合い、新品の状態と同じになります。
また、29枚では作用歯数\(14\frac{1}{2}\)となり、この場合は端数があるため、一回転毎に歯が一枚ずつずれてかみ合うので、チェーンのローラはスプロケットの歯に平均して当たり、一般の歯形のスプロケットの寿命を2倍に保つ事となります。
-
スプロケットの横歯形は、標準形ローラチェーン用と全く同じです。
ピッチ円直径を求める係数作用歯数 総歯数 ピッチ円
直径係数\(6\) 12 2.000 \(6\frac{1}{2}\) 13 2.152 \(7\) 14 2.305 \(7\frac{1}{2}\) 15 2.458 \(8\) 16 2.613 \(8\frac{1}{2}\) 17 2.768 \(9\) 18 2.924 \(9\frac{1}{2}\) 19 3.080 \(10\) 20 3.236 \(10\frac{1}{2}\) 21 3.392 \(11\) 22 3.549 \(11\frac{1}{2}\) 23 3.706
-
Sローラ形ダブルピッチチェーンは、そのピッチの\(\frac{1}{2}\)の標準形ローラチェーンと径・幅とも同寸法ですので、標準形ローラチェーン用カッターとホブでスプロケットの歯切りが行えます。
- Rローラ形ダブルピッチチェーン用スプロケット
-
Rローラ形ダブルピッチチェーンは、そのピッチと同じピッチの標準形ローラチェーンのローラと同一径のため、同一ピッチの標準形ローラチェーン用カッターとホブでスプロケットの歯切りができます。
但し、ローラの幅がせまいので歯の厚さは薄くなります。
標準形ローラチェーン用スプロケットを使用する場合は、歯幅のみに修正を加えて使用できます。
C2042(チェンピッチ25.4mm)
歯幅T＝7.2
単位(mm)歯数 外径
(da)ピッチ径
(d)輪孔径
(B)ボス 概略質量
(kg)下孔 最大 径
(dg)長さ
(BL)B型 9 85 74.73 16 30 54 22 0.42 10 93 82.19 20 35 62 25 0.62 11 102 90.16 20 35 63 25 0.70 12 110 98.14 20 35 63 25 0.75 13 118 106.14 20 40 63 25 0.85 14 127 114.15 20 40 63 25 0.90 15 135 122.17 20 40 63 25 1.00 16 143 130.20 20 40 68 28 1.30 17 151 138.23 20 45 68 28 1.40 18 159 146.27 20 45 68 28 1.50 19 167 154.32 20 45 68 28 1.60 20 176 162.37 20 45 73 32 2.00 21 184 170.43 20 55 73 32 2.10 22 192 178.49 20 55 73 32 2.20 23 199 186.54 20 55 73 32 2.30 24 208 194.59 20 55 73 32 2.40 25 216 202.67 20 55 73 32 2.50 26 225 210.72 20 55 73 32 2.80 28 241 218.80 20 55 73 32 3.00 30 257 226.87 20 55 73 32 3.20 歯数9～16までは材質S35Cで歯面硬化していません。
歯数17～30までは材質SS400で溶接構造です。
C2052(チェンピッチ31.75mm)
歯幅T＝8.7
単位(mm)歯数 外径
(da)ピッチ径
(d)輪孔径
(B)ボス 概略質量
(kg)下孔 最大 径
(dg)長さ
(BL)B型 9 106 92.84 20 40 68 28 10 116 102.74 18 45 73 28 1.06 11 127 112.70 18 45 73 28 1.18 12 138 122.67 18 45 73 28 1.30 13 148 132.67 18 45 73 28 1.60 14 158 142.68 20 45 73 28 1.70 15 168 152.71 20 45 73 28 1.80 16 179 162.74 20 45 73 28 2.10 17 189 172.79 20 50 73 28 2.50 18 199 182.84 20 55 82 35 2.80 19 209 192.90 20 55 82 35 3.10 20 220 202.96 20 55 82 35 3.30 21 230 213.03 20 55 82 35 3.50 22 240 223.09 20 55 82 35 3.80 23 250 233.17 20 55 82 35 4.10 24 260 243.26 20 55 82 35 4.20 25 270 253.31 20 55 82 35 4.60 26 280 263.40 20 55 82 35 4.80 28 301 283.51 20 55 82 35 5.40 30 321 303.73 20 55 82 35 5.80 歯数9～16までは材質S35Cで歯面硬化していません。
歯数17～30までは材質SS400で溶接構造です。
C2062(チェンピッチ38.10mm)
歯幅T＝11.7
単位(mm)歯数 外径
(da)ピッチ径
(d)輪孔径
(B)ボス 概略質量
(kg)下孔 最大 径
(dg)長さ
(BL)B型 9 128 111.40 20 50 83 45 10 140 123.29 24 50 83 45 2.05 11 153 135.24 24 50 83 45 2.30 12 165 147.21 24 50 83 45 2.50 13 177 159.20 24 55 83 45 3.00 14 190 171.22 26 55 83 45 3.40 15 202 183.25 26 55 83 45 3.60 16 214 195.29 26 55 83 45 4.00 17 227 207.35 26 60 83 45 4.30 18 239 219.41 26 60 83 45 4.80 19 251 231.48 26 60 83 45 5.10 20 263 243.55 26 60 83 45 5.50 21 276 255.63 26 60 93 45 6.40 22 287 267.72 26 60 93 45 6.70 23 300 279.81 26 60 93 45 7.30 24 312 291.19 26 60 93 45 7.70 25 324 303.99 26 60 93 45 8.60 26 337 316.08 26 60 93 45 8.90 28 361 340.28 26 60 93 45 10.00 30 385 364.49 26 60 93 45 11.50 歯数9～14までは材質S35Cで歯面硬化していません。
歯数15～30までは材質SS400で溶接構造です。
C2082(チェンピッチ50.80mm)
歯幅T＝14.6
単位(mm)歯数 外径
(da)ピッチ径
(d)輪孔径
(B)ボス 概略質量
(kg)下孔 最大 径
(dg)長さ
(BL)B型 9 170 148.54 25 70 93 40 4.09 10 186 164.39 24 70 107 45 5.00 11 203 180.31 24 70 107 45 5.20 12 220 196.26 24 70 107 45 5.90 13 236 212.27 24 80 107 45 6.50 14 253 228.29 32 80 107 45 7.10 15 269 244.35 32 80 107 45 7.80 16 286 260.04 32 80 107 45 8.80 17 302 276.48 32 80 117 50 10.10 18 318 292.56 32 80 117 50 10.60 19 335 308.63 32 80 117 50 11.80 20 351 324.74 32 80 117 50 12.70 21 367 340.84 32 80 117 50 13.30 22 384 356.95 32 80 117 50 15.10 23 400 373.07 32 80 117 50 15.80 24 416 389.20 32 80 117 50 17.60 25 432 405.33 32 80 117 50 18.50 26 449 421.46 32 80 117 50 19.30 28 481 453.72 32 80 117 50 20.20 30 514 486.00 32 80 117 50 21.20 歯数9～10までは材質S35Cで歯面硬化していません。
歯数11～30までは材質SS400で溶接構造です。
ピッチ円直径を求める係数作用歯数 総歯数 ピッチ円
直径係数6 6 2.000 7 7 2.305 8 8 2.613 9 9 2.924 10 10 3.236 11 11 3.549
-
Rローラ形ダブルピッチチェーンは、そのピッチと同じピッチの標準形ローラチェーンのローラと同一径のため、同一ピッチの標準形ローラチェーン用カッターとホブでスプロケットの歯切りができます。
大形コンベヤチェーン用スプロケット
- コンベヤチェーン用スプロケット
標準形スプロケット寸法表単位(mm)チェーン
番号チェーン
ピッチローラ
形式歯数 外径 ピッチ
円直径軸径可能範囲 ボス
形式ボス 最小 最大 径 長さ 03075 75 R 6 171 150.0 20 45 D 80 50 8 217 196.0 45 80 10 264 242.7 55 90 F 6 171 150.0 45 80 8 217 196.0 45 80 10 264 242.7 55 90 S 6 161 150.0 45 80 8 207 196.0 45 80 10 254 242.7 55 90 03100 100 R 6 221 200.0 20 45 D 80 50 8 282 261.3 55 90 10 345 323.6 55 90 F 6 221 200.0 45 80 8 282 261.3 55 90 10 345 323.6 55 90 S 6 211 200.0 45 80 8 272 261.3 55 90 10 335 323.6 55 90 05100 100 R 6 228 200.0 20 55 D 90 60 8 289 261.3 60 100 10 352 323.6 60 100 F 6 228 200.0 55 90 8 289 261.3 60 100 10 352 323.6 60 100 S 6 216 200.0 55 90 8 277 261.3 60 100 10 339 323.6 60 100 05150 150 R 6 328 300.0 20 60 E 100 80 8 420 392.0 70 120 10 513 485.4 70 120 F 6 328 300.0 60 100 8 420 392.0 70 120 10 513 485.4 70 120 S 6 316 300.0 60 100 8 408 392.0 70 120 10 501 485.4 70 120 07100 100 R 6 232 200.0 20 60 D 100 60 8 292 261.3 70 120 10 355 323.6 70 120 F 6 232 200.0 60 100 8 292 261.3 70 120 10 355 323.6 70 120 S 6 218 200.0 60 100 8 279 261.3 70 120 10 341 323.6 70 120 07150 150 R 6 332 300.0 20 70 E 120 90 8 424 392.0 80 130 10 517 485.4 80 130 F 6 332 300.0 70 120 8 424 392.0 80 130 10 517 485.4 80 130 S 6 318 300.0 70 120 8 410 392.0 80 130 10 503 485.4 80 130 10100 100 R 6 235 200.0 20 60 D 100 70 8 296 261.3 70 120 10 359 323.6 70 120 F 6 235 200.0 60 100 8 296 261.3 70 120 10 359 323.6 70 120 S 6 221 200.0 60 100 8 282 261.3 70 120 10 345 323.6 70 120 10150 150 R 6 335 300.0 20 70 E 120 100 8 427 392.0 80 130 10 520 485.4 80 130 F 6 335 300.0 70 120 8 427 392.0 80 130 10 520 485.4 80 130 S 6 321 300.0 70 120 8 413 392.0 80 130 10 506 485.4 80 130
